产品名称：BLD5182TXSSXBEV增程式洗扫除雪车
产品型号：

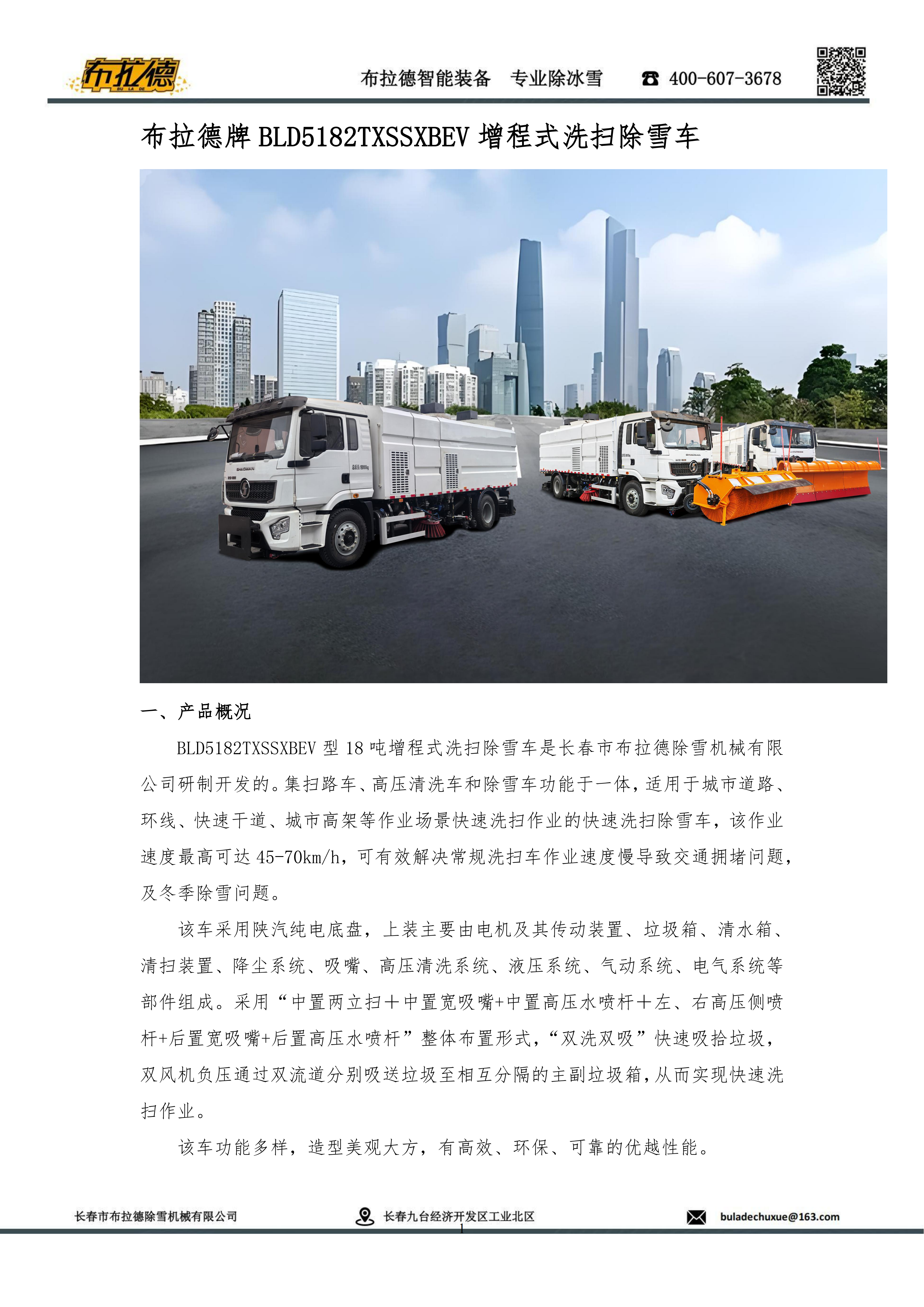

产品介绍：一、产品概况
BLD5182TXSSXBEV型18吨增程式洗扫除雪车是长春市布拉德除雪机械有限公司研制开发的。集扫路车、高压清洗车和除雪车功能于一体，适用于城市道路、环线、快速干道、城市高架等作业场景快速洗扫作业的快速洗扫除雪车，该作业速度最高可达45-70km/h，可有效解决常规洗扫车作业速度慢导致交通拥堵问题，及冬季除雪问题。

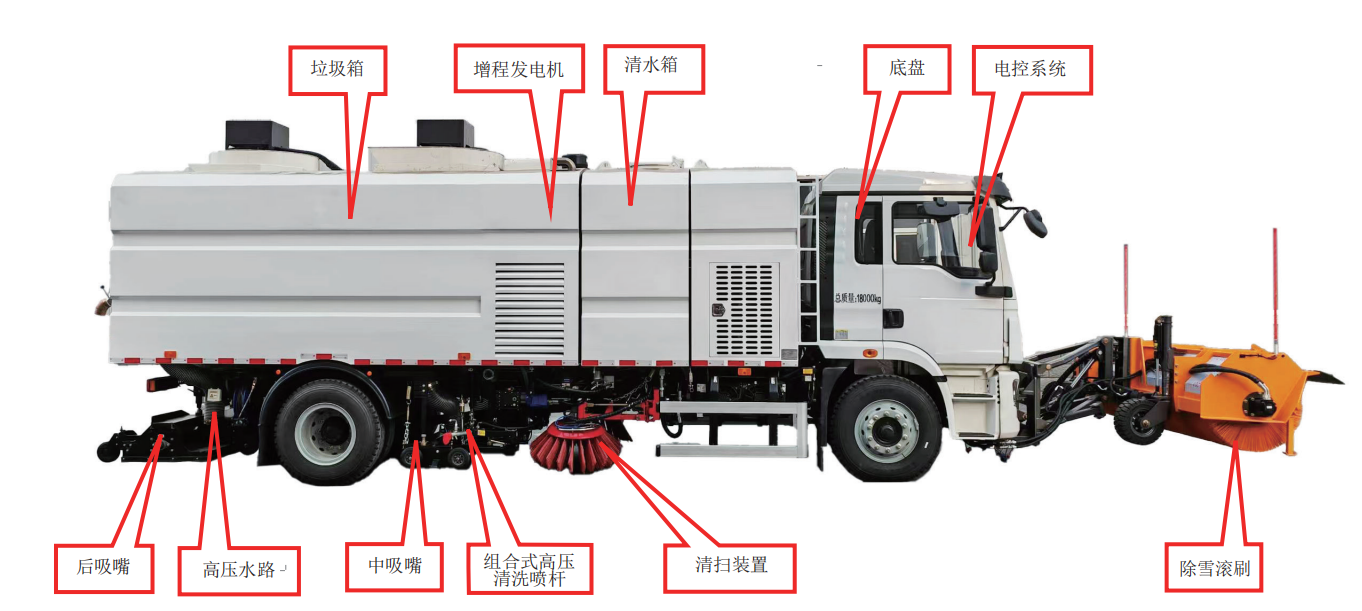

该车采用陕汽纯电底盘，上装主要由电机及其传动装置、垃圾箱、清水箱、清扫装置、降尘系统、吸嘴、高压清洗系统、液压系统、气动系统、电气系统等部件组成。采用“中置两立扫＋中置宽吸嘴+中置高压水喷杆＋左、右高压侧喷杆+后置宽吸嘴+后置高压水喷杆”整体布置形式，“双洗双吸”快速吸拾垃圾，双风机负压通过双流道分别吸送垃圾至相互分隔的主副垃圾箱，从而实现快速洗扫作业。
该车功能多样，造型美观大方，有高效、环保、可靠的优越性能。

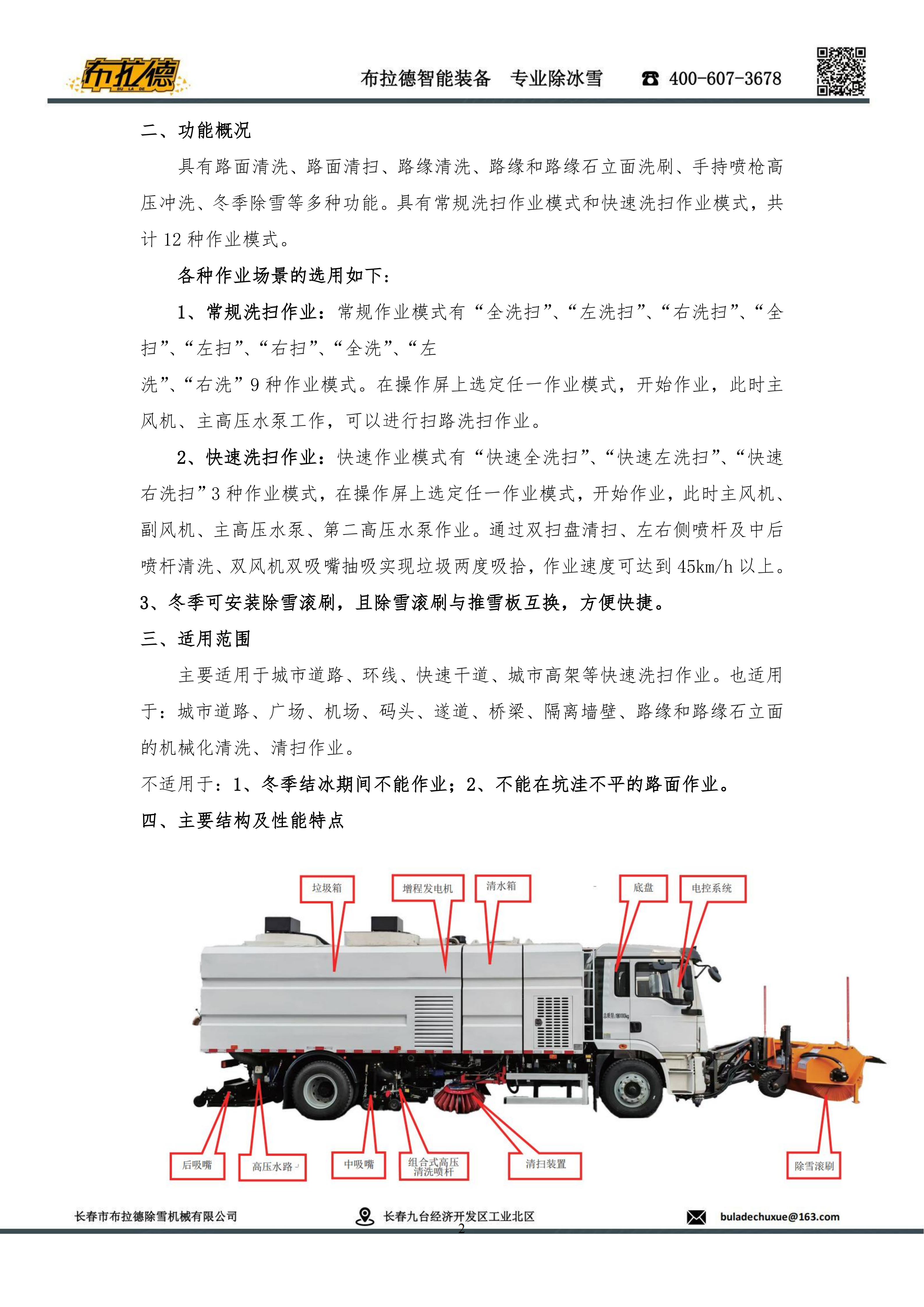

二、功能概况
具有路面清洗、路面清扫、路缘清洗、路缘和路缘石立面洗刷、手持喷枪高压冲洗、冬季除雪等多种功能。具有常规洗扫作业模式和快速洗扫作业模式，共计12种作业模式。
各种作业场景的选用如下：
1、常规洗扫作业：常规作业模式有“全洗扫”、“左洗扫”、“右洗扫”、“全扫”、“左扫”、“右扫”、“全洗”、“左
洗”、“右洗”9种作业模式。在操作屏上选定任一作业模式，开始作业，此时主风机、主高压水泵工作，可以进行扫 路洗扫作业。
2、快速洗扫作业：快速作业模式有“快速全洗扫”、“快速左洗扫”、“快速右洗扫”3种作业模式，在操作屏上选定 任一作业模式，开始作业，此时主风机、副风机、主高压水泵、第二高压水泵作业。通过双扫盘清扫、左右侧喷杆 及中后喷杆清洗、双风机双吸嘴抽吸实现垃圾两度吸拾，作业速度可达到45km/h以上。

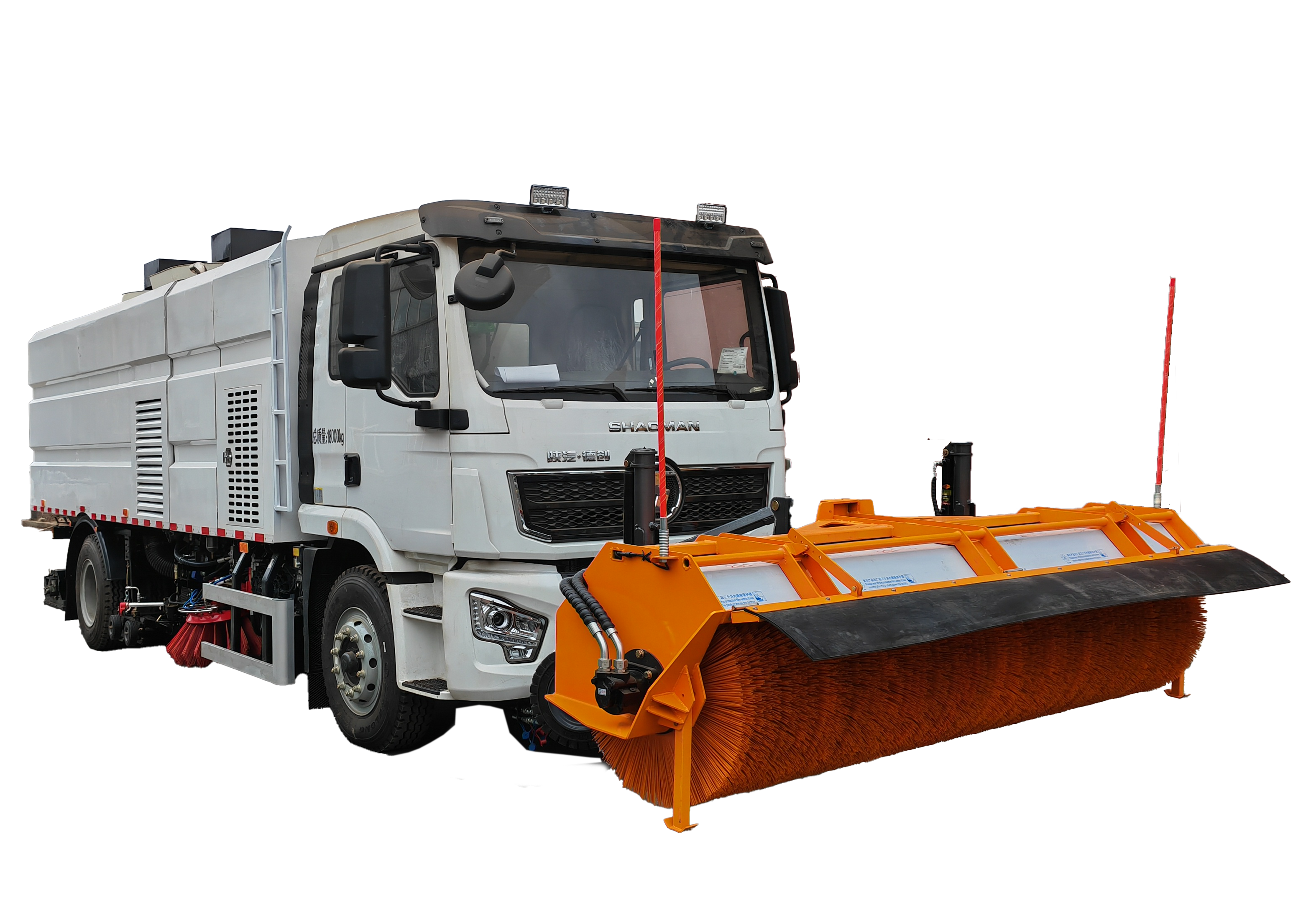

3、冬季可安装除雪滚刷，且除雪滚刷与推雪板互换，方便快捷。
三、适用范围
主要适用于城市道路、环线、快速干道、城市高架等快速洗扫作业。也适用于：城市道路、广场、机场、码 头、遂道、桥梁、隔离墙壁、路缘和路缘石立面的机械化清洗、清扫作业。
不适用于：1、冬季结冰期间不能作业；2、不能在坑洼不平的路面作业。
四、主要结构及性能特点

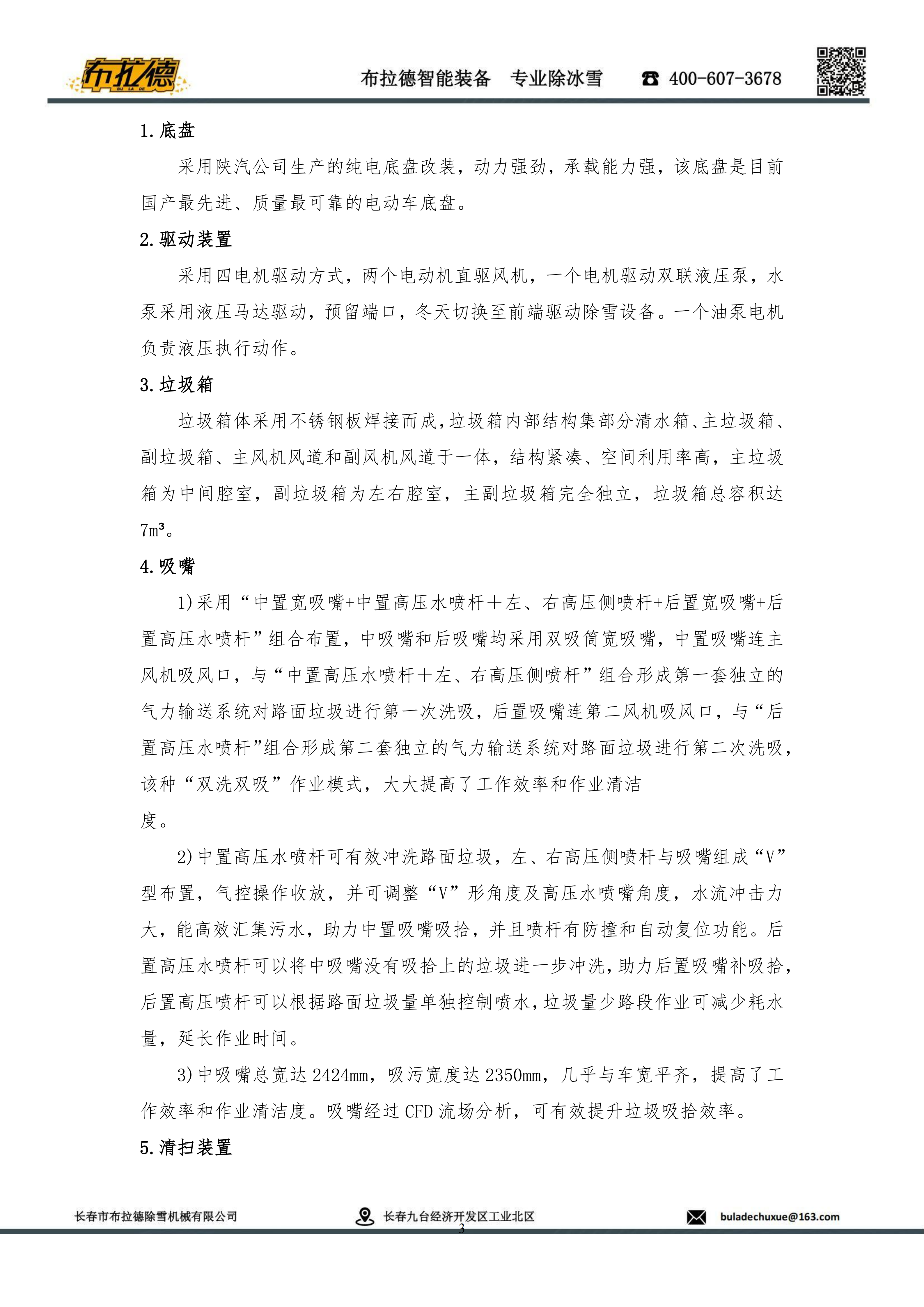

1.底盘
采用陕汽公司生产的纯电底盘改装，动力强劲，承载能力强，该底盘是目前国产最先进、质量最可靠的电动车底盘。
2.驱动装置
采用四电机驱动方式，两个电动机直驱风机，一个电机驱动双联液压泵，水泵采用液压马达驱动，预留端口，冬天切换至前端驱动除雪设备。一个油泵电机负责液压执行动作。
3. 垃圾箱
垃圾箱体采用不锈钢板焊接而成，垃圾箱内部结构集部分清水箱、主垃圾箱、副垃圾箱、主风机风道和副风机 风道于一体，结构紧凑、空间利用率高，主垃圾箱为中间腔室，副垃圾箱为左右腔室，主副垃圾箱完全独立，垃圾 箱总容积达7m³。
4.吸嘴
1)采用“中置宽吸嘴+中置高压水喷杆＋左、右高压侧喷杆+后置宽吸嘴+后置高压水喷杆”组合布置，中吸嘴和后吸嘴均采用双吸筒宽吸嘴，中置吸嘴连主风机吸风口，与“中置高压水喷杆＋左、右高压侧喷杆”组合形成第一套 独立的气力输送系统对路面垃圾进行第一次洗吸，后置吸嘴连第二风机吸风口，与“后置高压水喷杆”组合形成第二套独立的气力输送系统对路面垃圾进行第二次洗吸，该种“双洗双吸”作业模式，大大提高了工作效率和作业清洁
度。
2)中置高压水喷杆可有效冲洗路面垃圾， 左、右高压侧喷杆与吸嘴组成 “V”型布置，气控操作收放，并可调整“V”形角度及高压水喷嘴角度，水流冲击力大，能高效汇集污水，助力中置吸嘴吸拾，并且喷杆有防撞和自动复位功 能。后置高压水喷杆可以将中吸嘴没有吸拾上的垃圾进一步冲洗，助力后置吸嘴补吸拾，后置高压喷杆可以根据路 面垃圾量单独控制喷水，垃圾量少路段作业可减少耗水量，延长作业时间。
3)中吸嘴总宽达2424mm，吸污宽度达2350mm，几乎与车宽平齐，提高了工作效率和作业清洁度。吸嘴经过CFD流场分析，可有效提升垃圾吸拾效率。
5. 清扫装置

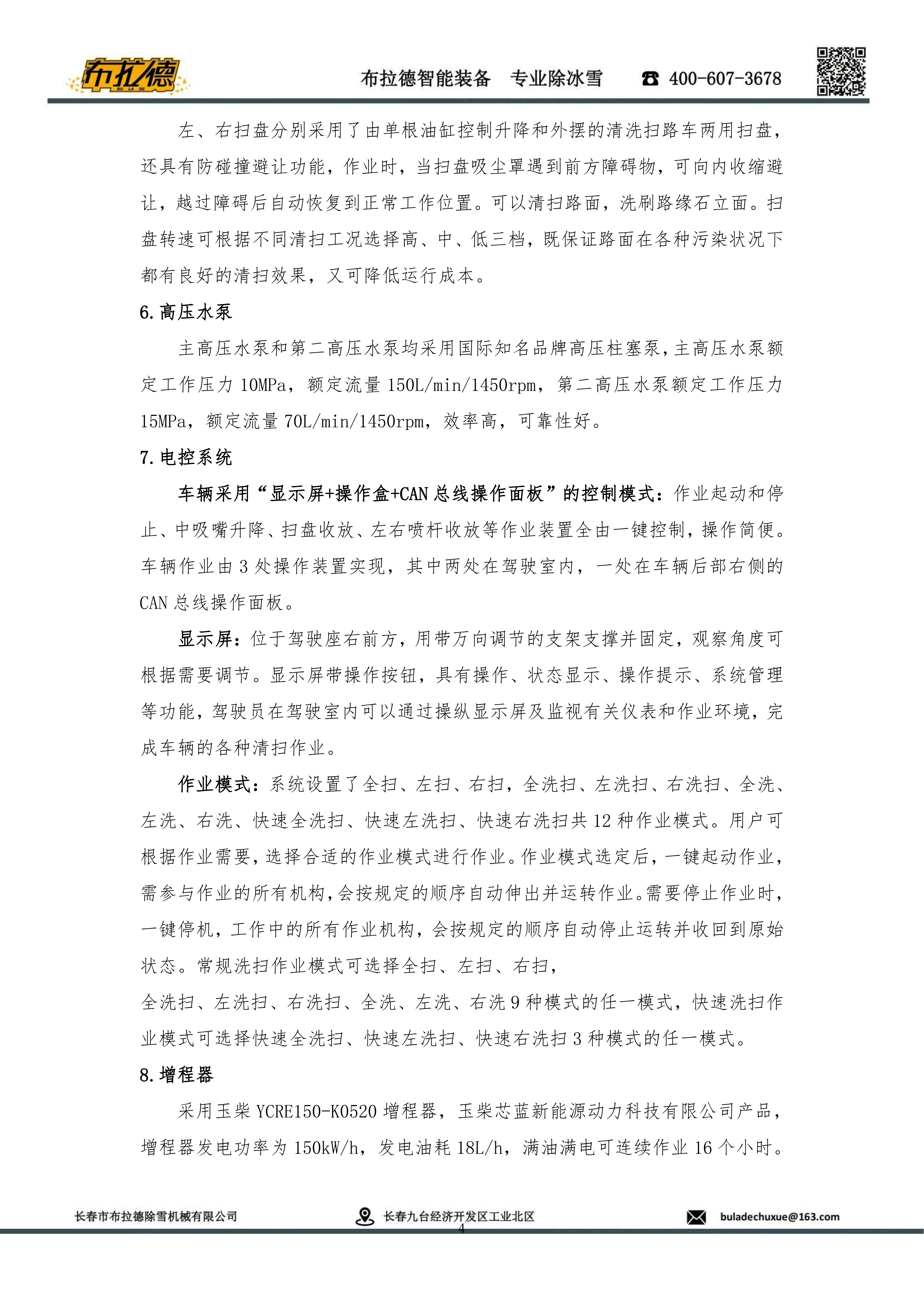

左、右扫盘分别采用了由单根油缸控制升降和外摆的清洗扫路车两用扫盘，还具有防碰撞避让功能，作业时， 当扫盘吸尘罩遇到前方障碍物，可向内收缩避让，越过障碍后自动恢复到正常工作位置。可以清扫路面，洗刷路缘石立面。扫盘转速可根据不同清扫工况选择高、中、低三档，既保证路面在各种污染状况下都有良好的清扫效果， 又可降低运行成本。
6. 高压水泵
主高压水泵和第二高压水泵均采用国际知名品牌高压柱塞泵，主高压水泵额定工作压力10MPa，额定流量 150L/min/1450rpm，第二高压水泵额定工作压力15MPa，额定流量70L/min/1450rpm，效率高，可靠性好。
7.电控系统
车辆采用“显示屏+操作盒+CAN总线操作面板”的控制模式：作业起动和停止、中吸嘴升降、扫盘收放、左右喷杆收放等作业装置全由一键控制，操作简便。车辆作业由3处操作装置实现，其中两处在驾驶室内，一处在车 辆后部右侧的CAN总线操作面板。
显示屏 ：位于驾驶座右前方，用带万向调节的支架支撑并固定，观察角度可根据需要调节。显示屏带操作按 钮，具有操作、状态显示、操作提示、系统管理等功能，驾驶员在驾驶室内可以通过操纵显示屏及监视有关仪表和 作业环境，完成车辆的各种清扫作业。
作业模式：系统设置了全扫、左扫、右扫，全洗扫、左洗扫、右洗扫、全洗、左洗、右洗、快速全洗扫、快速左洗扫、快速右洗扫共12种作业模式。用户可根据作业需要，选择合适的作业模式进行作业。作业模式选定后，一键起动作业，需参与作业的所有机构，会按规定的顺序自动伸出并运转作业。需要停止作业时，一键停机，工作中的所有作业机构，会按规定的顺序自动停止运转并收回到原始状态。常规洗扫作业模式可选择全扫、左扫、右扫，
全洗扫、左洗扫、右洗扫、全洗、左洗、右洗9种模式的任一模式，快速洗扫作业模式可选择快速全洗扫、快速左洗扫、快速右洗扫3种模式的任一模式。
8.增程器
采用玉柴YCRE150-K0520增程器，玉柴芯蓝新能源动力科技有限公司产品，增程器发电功率为150kW/h，发电油耗18L/h，满油满电可连续作业16个小时。
五、产品主要技术参数
项目 | 参数 | |
整车 参数 | 1、整车整备质量（kg） | 15700 |
2、最大总质量（kg） | 18000 | |
3、外形尺寸（长×宽×高）(mm) | 9050 ×2500 ×3500（标配） | |
（选装防撞包） | ||
作业性能 | 1、最大洗扫宽度（不含路缘清洗宽度）(m) | 3.5 |
2、主高压水泵额定压力（MPa） | 10 | |
3、主高压水泵额定流量（L/min） | 150 | |
4、第二高压水泵额定压力（MPa） | 15 | |
5、第二高压水泵额定流量（L/min） | 70 | |
6、作业速度（km/h） | 4～70 | |
7、最大清扫能力（m²/h） | 245000 | |
8、清水箱容积（m³） | 9 | |
9、垃圾箱容积（m³） | 8 | |
10最大卸料角（°） | 40 | |
行驶 性能 | 1、最高车速（km/h） | 89 |
2、最大爬坡度（%） | 30 | |
3、最小转弯直径（m） | 20 | |
前置滚刷 | 1、滚刷宽度(mm) | 3600 |
2、滚刷直径(mm) | 800 | |
3、额定工作转速（rpm） | 400 | |
4、左右摆角度（度） | ±30° | |
5、清雪厚度(mm) | 200 | |
6、刷毛工作环境温度（℃） | -40℃～+45℃ | |
7、清扫最大作业速度（km/h） | 60 | |
8、适应路面不平整度（度） | 10° | |
9、滚刷采用双侧内置液压马达，马达与刷轴通过聚氨酯材质的弹性联轴器提供动力 | ||
10、刷毛材质 | 进口尼龙、镀锌钢丝 | |
11、整个系统的操作完全在驾驶室内进行，通过按钮实现滚刷的升/降、左/右偏转、清扫等操作 | ||
12、清扫作业时滚刷可根据路面情况、降雪情况，通过回转油缸进行左、右调节，可保证机组前进时被清扫的积雪沿滚刷传动轴管方向向道边一侧堆积 | ||
13、滚刷支撑轮采用单边单轮，实心轮胎，随动转向，手摇伸缩轴控制刷毛触地深度。支撑轮直径400mm，支撑轮宽150mm | ||
14、滚刷前设有挡雪板，一方面有效的阻止雪飞溅，以免挡住操作者视线，确保行驶安全 | ||
15、滚刷与车体采用安全可靠的快速连接方式，与雪铲能够方便简单快速互换 | ||
16、采用四连杆机构，框架摆动自适应系统 | ||
前置除雪铲 | 1、除雪铲宽度(mm) | 3500 |
2、左右摆角（度） | ±30° | |
3、除雪铲重量（kg） | 1200 | |
4、最大避障高度(mm) | 200 | |
5、铲刃材质 | NM-400 | |
6、作业速度（km/h） | 60 | |
7、作业温度（℃） | -40℃-+45℃ | |
8、避障形式 | 分段跃起式 | |
9、路面水平适应度（度） | 10° | |
10、采用四连杆机构，框架摆动自适应系统 | ||
11、除雪铲为三段独立避障式：当铲刃遇到道钉，减速凸凌、接缝、异物阻碍时，除雪铲能在外力作用下自动分段越起，自动复位，复位有缓冲胶块能够减振降噪 | ||
12、铲体与框架采用工程塑料连杆连接，当铲体受到撞击冲击力超过连杆屈服强度时连杆断裂从而保护框架不受损伤防止车辆侧翻 | ||
13、铲面采用弧面流线形设计，在除雪过程中使被除的雪形成弧面抛洒出去，除雪效果好 | ||
14、独特的自动平衡功能：当车辆颠簸或倾斜时，雪铲始终与路面水平切合，可防止连接件扭伤，又能保证除雪效果 | ||
15、雪铲配有两个可调节高度式重载支撑轮，轮胎采用高压耐磨实心轮胎，能够承受高速除雪过程的冲击或颠簸，不会出现爆胎现象，耐磨性好、寿命长，对雪铲起限位作用，可保护铲床不受损害，增强设备的耐久性，支撑轮直径400mm，支撑轮宽150mm | ||
16、除雪铲采用驶入式连接，安装、拆卸方便快捷 | ||
17、除雪铲的上下高度、左右偏转角度可调，其操作在驾驶室内完成 | ||
1.性能优越

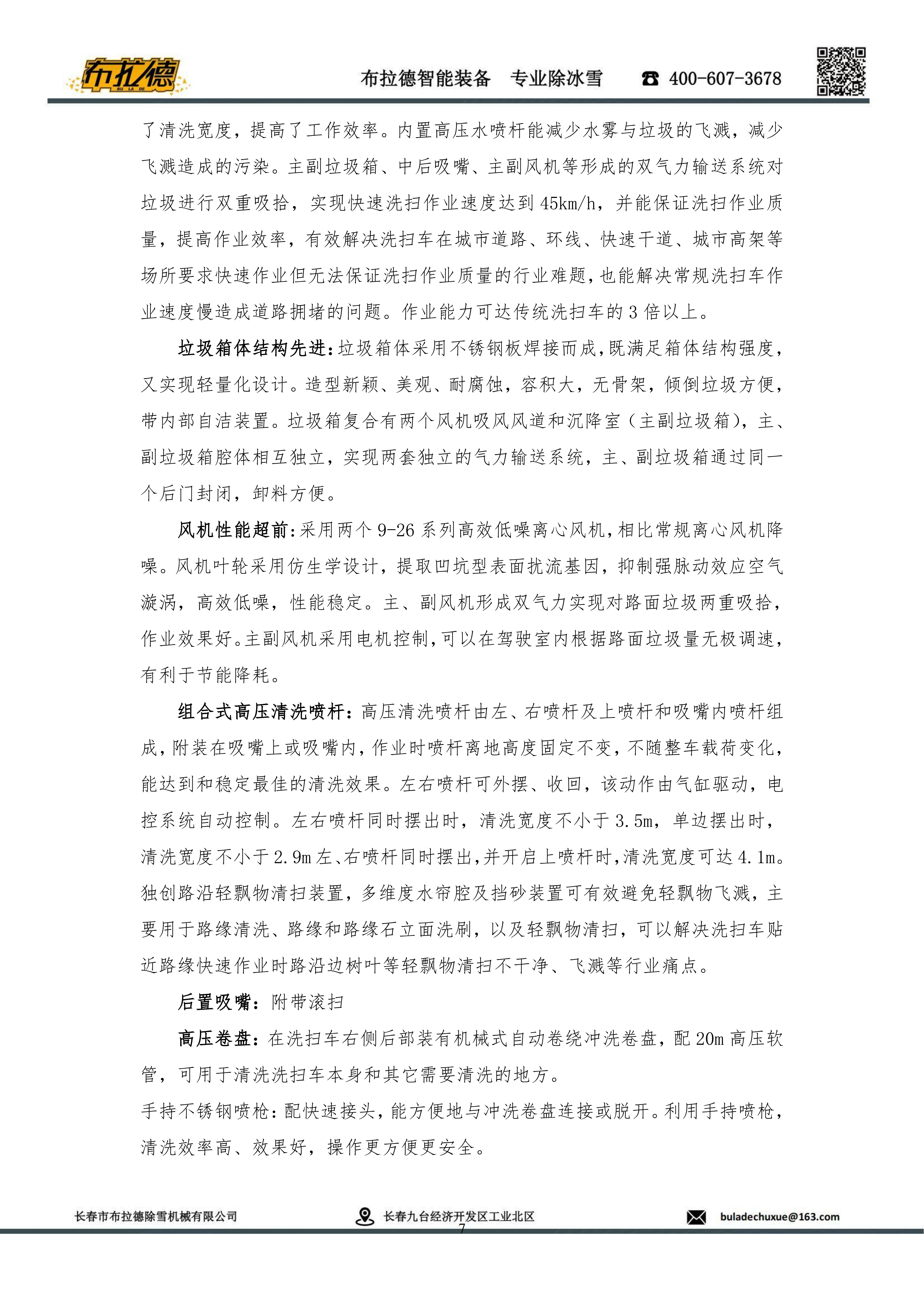

结构先进：创新设计“中置两立扫＋中置宽吸嘴+中置高压水喷杆＋左、右高压侧喷杆+后置宽吸嘴+后置高压水喷杆”整体布置形式。采用行业首创双洗双吸技术，快速洗扫作业时可速战速决。宽吸嘴增大了吸污宽度。左右侧喷杆增大了清洗宽度，提高了工作效率。内置高压水喷杆能减少水雾与垃圾的飞溅，减少飞溅造成的污染。主副垃 圾箱、中后吸嘴、主副风机等形成的双气力输送系统对垃圾进行双重吸拾，实现快速洗扫作业速度达到45km/h，并能保证洗扫作业质量，提高作业效率，有效解决洗扫车在城市道路、环线、快速干道、城市高架等场所要求快速 作业但无法保证洗扫作业质量的行业难题，也能解决常规洗扫车作业速度慢造成道路拥堵的问题。作业能力可达传 统洗扫车的3倍以上。
垃圾箱体结构先进：垃圾箱体采用不锈钢板焊接而成，既满足箱体结构强度，又实现轻量化设计。造型新颖、美观、耐腐蚀，容积大，无骨架，倾倒垃圾方便，带内部自洁装置。垃圾箱复合有两个风机吸风风道和沉降室（主副垃圾箱），主、副垃圾箱腔体相互独立，实现两套独立的气力输送系统，主、副垃圾箱通过同一个后门封闭，卸 料方便。
风机性能超前:采用两个9-26系列高效低噪离心风机，相比常规离心风机降噪。风机叶轮采用仿生学设计，提取凹坑型表面扰流基因，抑制强脉动效应空气漩涡，高效低噪，性能稳定。主、副风机形成双气力实现对路面垃圾 两重吸拾，作业效果好。主副风机采用电机控制，可以在驾驶室内根据路面垃圾量无极调速，有利于节能降耗。
组合式高压清洗喷杆：高压清洗喷杆由左、右喷杆及上喷杆和吸嘴内喷杆组成，附装在吸嘴上或吸嘴内，作业时喷杆离地高度固定不变，不随整车载荷变化，能达到和稳定最佳的清洗效果。左右喷杆可外摆、收回，该动作由气缸驱动，电控系统自动控制。左右喷杆同时摆出时，清洗宽度不小于3.5m，单边摆出时，清洗宽度不小于2.9m左、右喷杆同时摆出，并开启上喷杆时，清洗宽度可达4.1m。独创路沿轻飘物清扫装置，多维度水帘腔及挡砂装置 可有效避免轻飘物飞溅，主要用于路缘清洗、路缘和路缘石立面洗刷，以及轻飘物清扫，可以解决洗扫车贴近路缘快速作业时路沿边树叶等轻飘物清扫不干净、飞溅等行业痛点。
后置吸嘴：附带滚扫
高压卷盘：在洗扫车右侧后部装有机械式自动卷绕冲洗卷盘，配20m高压软管，可用于清洗洗扫车本身和其它需要清洗的地方。
手持不锈钢喷枪：配快速接头，能方便地与冲洗卷盘连接或脱开。利用手持喷枪，清洗效率高、效果好，操作更方便更安全。

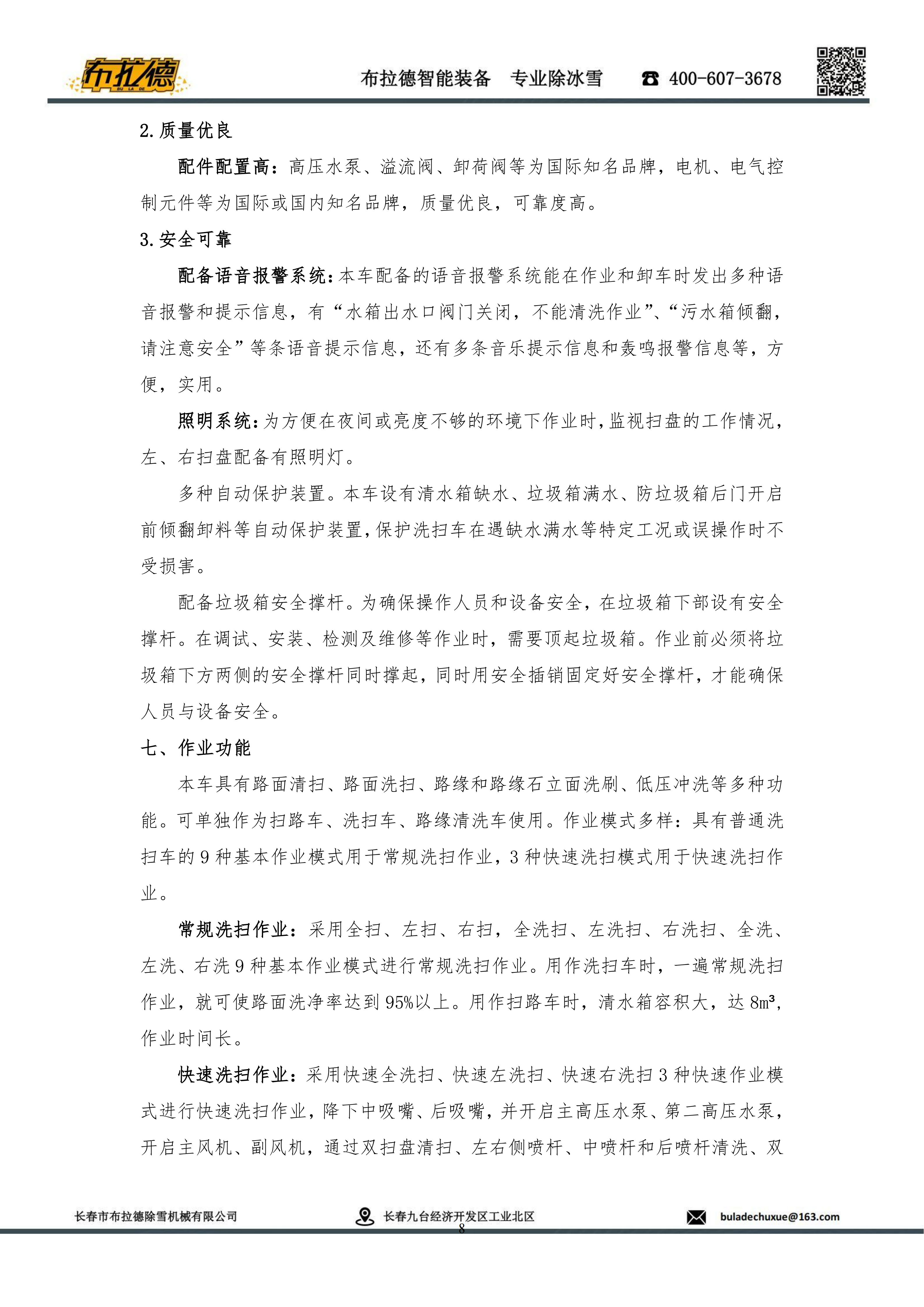

2.质量优良
配件配置高：高压水泵、溢流阀、卸荷阀等为国际知名品牌，电机、电气控制元件等为国际或国内知名品牌，质量优良，可靠度高。
3.安全可靠
配备语音报警系统：本车配备的语音报警系统能在作业和卸车时发出多种语音报警和提示信息，有“水箱出水口阀门关闭，不能清洗作业”、“污水箱倾翻，请注意安全”等条语音提示信息，还有多条音乐提示信息和轰鸣报警信息等，方便，实用。
照明系统：为方便在夜间或亮度不够的环境下作业时，监视扫盘的工作情况，左、右扫盘配备有照明灯。
多种自动保护装置。本车设有清水箱缺水、垃圾箱满水、防垃圾箱后门开启前倾翻卸料等自动保护装置，保护洗扫车在遇缺水 满水等特定工况或误操作时不受损害。
配备垃圾箱安全撑杆。为确保操作人员和设备安全，在垃圾箱下部设有安全撑杆。在调试、安装、检测及维修等作业时，需要顶 起垃圾箱。作业前必须将垃圾箱下方两侧的安全撑杆同时撑起，同时用安全插销固定好安全撑杆，才能确保人员与设备安全。
七、作业功能
本车具有路面清扫、路面洗扫、路缘和路缘石立面洗刷、低压冲洗等多种功能。可单独作为扫路车、洗扫车、路缘清洗车 使用。作业模式多样：具有普通洗扫车的9种基本作业模式用于常规洗扫作业，3种快速洗扫模式用于快速洗扫作业。
常规洗扫作业：采用全扫、左扫、右扫，全洗扫、左洗扫、右洗扫、全洗、左洗、右洗9种基本作业模式进行常规洗扫作业。用作洗扫车时，一遍常规洗扫作业，就可使路面洗净率达到95%以上。用作扫路车时，清水箱容积大，达8m³,作业时间 长。

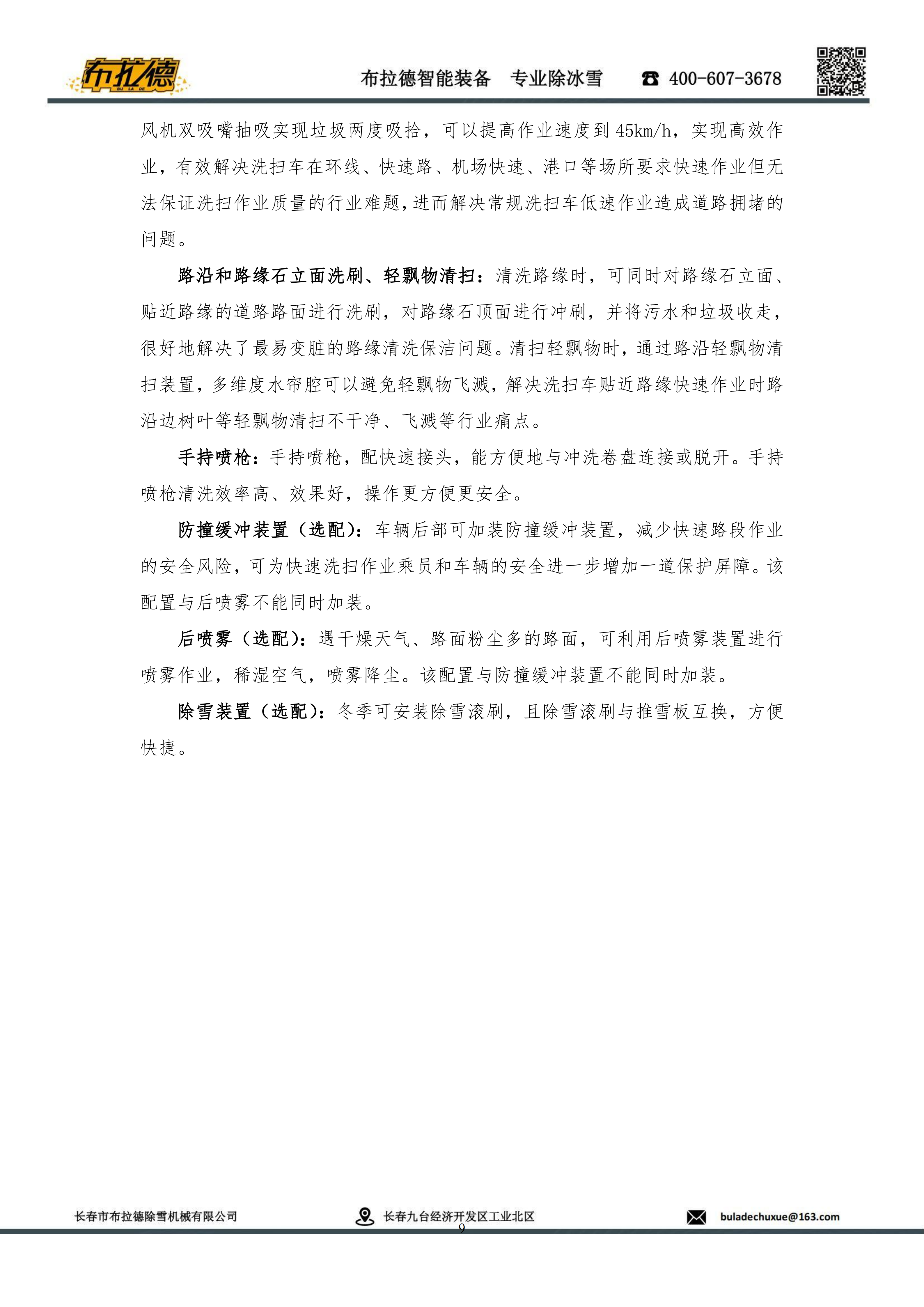

快速洗扫作业：采用快速全洗扫、快速左洗扫、快速右洗扫3种快速作业模式进行快速洗扫作业，降下中吸嘴、后吸嘴，并 开启主高压水泵、第二高压水泵，开启主风机、副风机，通过双扫盘清扫、左右侧喷杆、中喷杆和后喷杆清洗、双风机双吸嘴抽 吸实现垃圾两度吸拾，可以提高作业速度到45km/h，实现高效作业，有效解决洗扫车在环线、快速路、机场快速、港口等场所要求快速作业但无法保证洗扫作业质量的行业难题，进而解决常规洗扫车低速作业造成道路拥堵的问题。
路沿和路缘石立面洗刷、轻飘物清扫：清洗路缘时，可同时对路缘石立面、贴近路缘的道路路面进行洗刷，对路缘石顶面进行冲刷，并将污水和垃圾收走，很好地解决了最易变脏的路缘清洗保洁问题。清扫轻飘物时，通过路沿轻飘物清扫装置，多维度 水帘腔可以避免轻飘物飞溅，解决洗扫车贴近路缘快速作业时路沿边树叶等轻飘物清扫不干净、飞溅等行业痛点。
手持喷枪：手持喷枪，配快速接头，能方便地与冲洗卷盘连接或脱开。手持喷枪清洗效率高、效果好，操作更方便更安 全。
防撞缓冲装置（选配）：车辆后部可加装防撞缓冲装置，减少快速路段作业的安全风险，可为快速洗扫作业乘员和车辆的安全进一步增加一道保护屏障。该配置与后喷雾不能同时加装。
后喷雾（选配）：遇干燥天气、路面粉尘多的路面，可利用后喷雾装置进行喷雾作业，稀湿空气，喷雾降尘。该配置与防 撞缓冲装置不能同时加装。
除雪装置（选配）：冬季可安装除雪滚刷，且除雪滚刷与推雪板互换，方便快捷。
